Diagnostika FV panelů

Nabízíme ověřování parametrů Vašich panelů a odhalování skrytých vad FVE

Kdy je nutná diagnostika panelů?

V každé fotovoltaické elektrárně jsou FV panely zapojeny sériově do jednotlivých sekcí. Každou sekci tak tvoří pomyslný řetěz z panelů a i zde platí pravidlo, že každý řetěz je tak silný, jak je silný jeho nejslabší článek. V praxi to znamená, že jeden vadný panel vyřadí z provozu i ostatní panely v sekci a nebo alespoň sníží jejich výrobu. Poškozený panel vzhledem k vysokému odporu neumožní průtok dostatečného proudu a i ostatní panely se přizpůsobí tomuto proudu a omezí svůj výkon.

Existuje několik zaručených způsobů, jak závadu odhalit




Voltampérová charakteristika panelu

Měření lze provádět přímo v areálu FVE, pokud je zajištěn přístup k solárním kabelům. Není tedy nezbytně nutné panely demontovat a odvážet. Měřením parametrů panelu je ověřeno, jestli výrobcem garantovaná VA charakteristika panelu, tedy závislost proudu na napětí panelu, odpovídá skutečnosti.

Měřitelné parametry:

  • maximální výkon FV panelu
  • napětí naprázdno
  • napětí pro max. výkon
  • měření zkratového proudu
  • měření proudu pro max. výkon
  • výpočet účinnosti

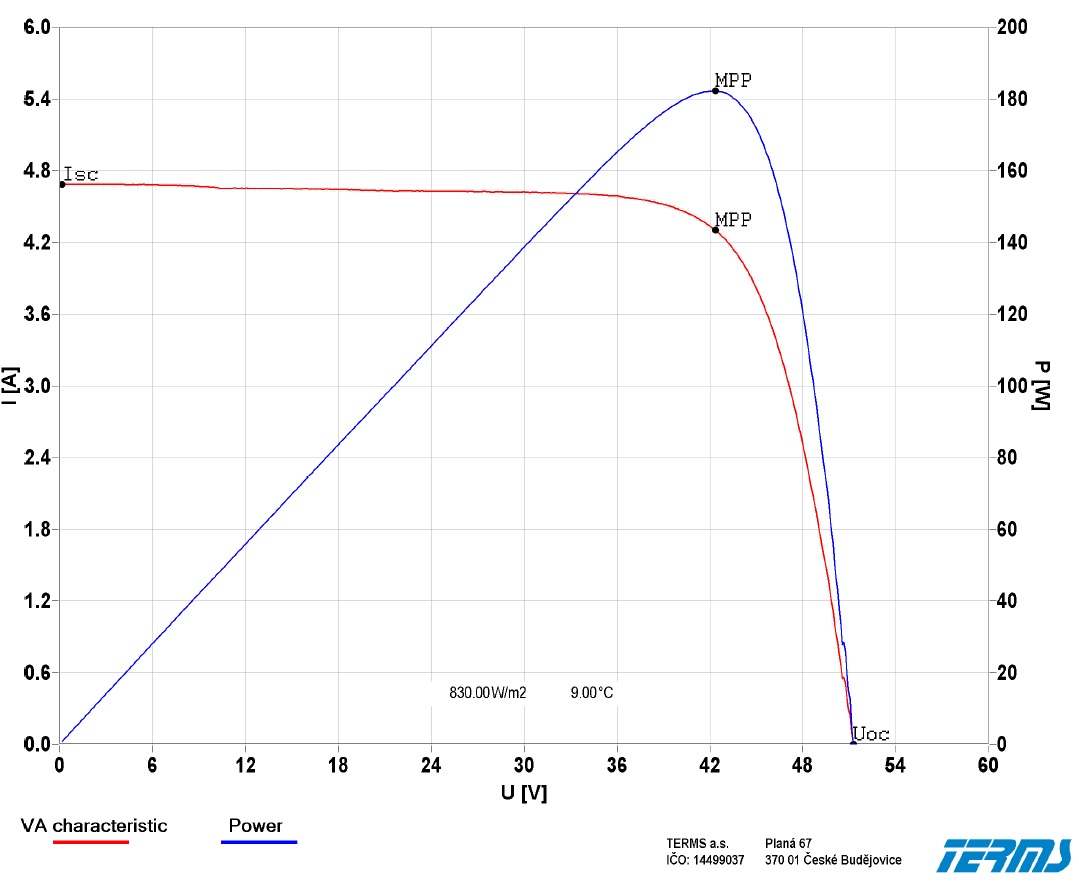

Výsledek měření VA:




Elektroluminis­cenční měření ELCD

Electroluminiscence Crack Detection test
Tímto testem zjistíme neviditelné materiálové a výrobní vady solárních panelů a jejich „cellů“, které ovlivňují dlou­hodobou výrobu solárního panelu. Především mikropraskliny mají zásadní vliv na dlouhodobou stabilitu výkonových parametrů fotovoltaických panelů. ELCD test dokáže spolehlivě odhalit praskliny a trhliny v článcích, odtržené kontakty páskové sběrnice, odhalí chybějící nebo přerušený sítotiskový sběrný proužek a spolehlivě odhalí nečistoty a příměsy v krystalickém křemíku.

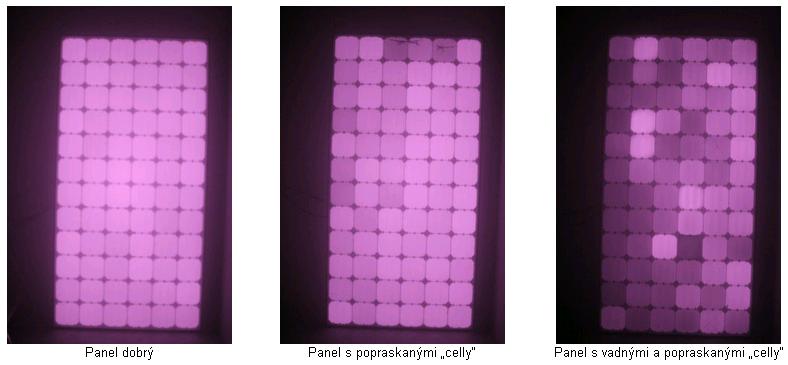

Příklady z ELCD testů:
